비젼텍
| 대표자 | 김종욱 | 홈페이지 | http://www.visiontech21.com |
|---|---|---|---|
| 주소 | 경기 안양시 동안구 관양동 224-5 대륭테크노타운 15차 2002호 | 부스번호 | 5A-001 |
| 전화번호 | 031-389-6000 | 전시품목 | 하이엔드 급 비접촉 삼차원 측정기, 멀티센서 비접촉 삼차원 측정기, 2차원 디지털 자동 측정기, 비젼 투영기 |
회사소개
정밀 측정기 제조업체로서 미국 뉴욕주의 Rochester 에 위치하고 있으며 광학 기술을
기반으로 약 70년 동안 지속적인 연구 개발을 통해 Vision, Laser 및 Touch Probe 기술이 접목된 측정기를 출시해 오고 있다. 초정밀 비접촉 3차원 측정기를 생산하는 VIEW사업부,범용적인 멀티센서 3차원측정기의 RAM사업부, 광학/비젼투영기 전문 CCP사업부 그리고 특화된 접촉식 3차원 측정기의 ITACA사업부 등 여러 전문성을 지닌 계열사로 구성되어 있다. 비젼텍은 한국 내 판매 및 기술 지원을 하는 공식 독점 대리점이다.
제품정보

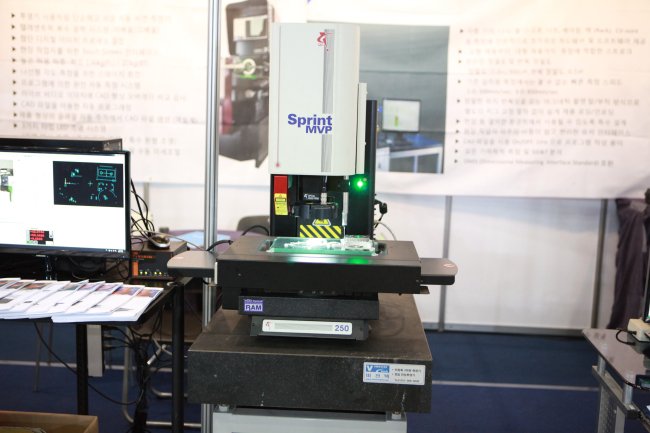

멀티센서 비접촉 삼차원 측정기
비젼텍
RAM사의 기본적인 철학과 목표는 사용자가 원하는 측정을 가장 손쉬운 방법으로 가능케 하는 도구를 찾아 개발하고 개선하는 것으로 회사 설립 이래 줄곧 사용자의 편의성에 우선 포커스를 맞추어 장비를 생산해 오고 있다. 저렴한 가격대의 소형/반자동 설비부터
대형/자동CNC 설비까지 선택의 폭이 넓다. 멀티 센서 3차원측정기는 고 해상도 Digital
Color Camera (기본: 300백만, 옵션: 500백만 화소)를 탑재한 비접촉식 3차원을 기본으로 용도에 따라 Touch Probe 또는 Laser 등 2~3개의 Probe Sensor를 조합 한 스테이지에서동시 사용 가능한 것이 특징이다.
최근 RAM사에서 기존의 SprintMVP 모델을 개선 Microscope Optic을 사용한 Fixed Lens System 광학계를 탑재한 SparkMVP 모델을 출시하였는데 이는 기존의 Zoom 광학 보다 Image Quality 가 우수하고 고 배율에 의한 Fine Pattern 측정이 가능하여 업계로부터 큰 호응을 받고 있다.
측정 데이터를 바로 CAD 파일로 변환할 수 있는 역설계 기능을 기본으로 제공하며,
CAD 파일을 이용한 자동 Programming 또는 2-D Profile (윤곽)에 대한 Original CAD와 측정데이터의 비교 및 GD&T (형상공차) 분석을 할 수 있는 등 CAD 활용 능력이 뛰어나다.

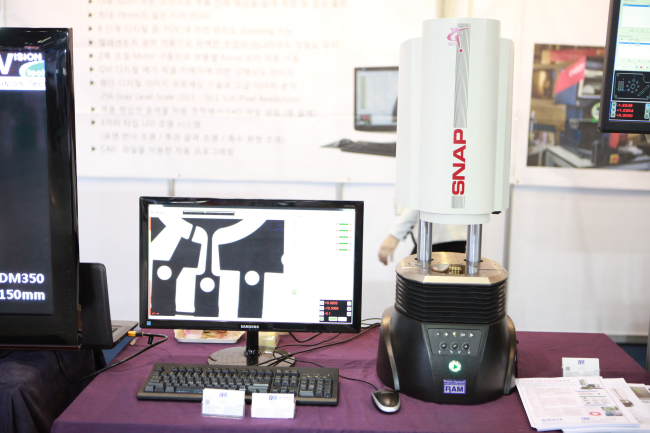

2차원 디지털 자동측정기
비젼텍
RAM사에서 최근 출시한 SNAP은 고해상도 디지털 카메라와 특수하게 설계된 광학 그리고 조명 장치가 결합된 첨단 디지털 자동 측정기이다.
넓은 FOV 내에서 최대 50:1 Sub-Pixel Accuracy를 가지고 고속/고정도 측정이 가능하고 레시피를 불러들이고 실행하는 과정이 저장된 제품의 형상에 의해 자동으로 인식되어
진행되기 때문에 단순한 버튼 조작 한번으로 QC Lab이나 생산 현장에서 작업자들이
매우 손쉽게 사용할 수 있는 것이 특징이다.
장점으로
1. Telecentric광학계 적용으로 심도가 길기 때문에 정확히 초점을 맞추지 않더라도 측정 정도에 영향을 받지 않는다.
2. Digital Zoom에 의해 FOV내 어느 곳이든 Zooming 가능하며 이미지 왜곡이 전혀 없는
상이 도출되므로 전체 영역 내 측정 값이 Spec내에서 동일하다.
3. 측정물의 높낮이 차이가 심한 경우 모터 구동에 의해 스테이지가 상하로 이동하여
자동 Focus가 이루어지도록 한다.
4. 조명의 광원은 반 영구적인 LED를 사용하며 투과 윤곽, 표면 반사 그리고 표면 보조
환형 등 3가지 조명을 기본으로 제공한다. 특히 환형 조명의 경우 Edge의 형태가
둥글거나 경사진 제품의 측정 기능하도록 8분할 부분 집중 조명이 가능하며
제품 표면의 Color에 의해 숨겨진 형상들을 돋보이게 할 수 있도록 적/녹색 2가지
색상의 LED를 제공한다.
5. SNAP-X Software는 QVI 비접촉 3차원 측정기 프로그램을 기반으로 만들어진 전용
측정 프로그램으로 사용하기 매우 쉽고 범용적인 것이 특징이다.
사용자의 편의에 맞게 개발자용, 작업자용 UI가 별도로 갖추어져 있고 역설계 기능 등
CAD Data 와의 호환성이 높다. 통계 처리를 위한 SPC program을 링크로 걸어 놓으면
실시간으로 측정 데이터가 전송되어 각종 관리도, 공정 능력도, 히스토그램, 파레토
분석 등을 바로 분석해 낼 수 있다.
제품 라인업은 사이즈 별로 SNAP, SNAP DM200, SNAP DM350으로 구성되어 있다.

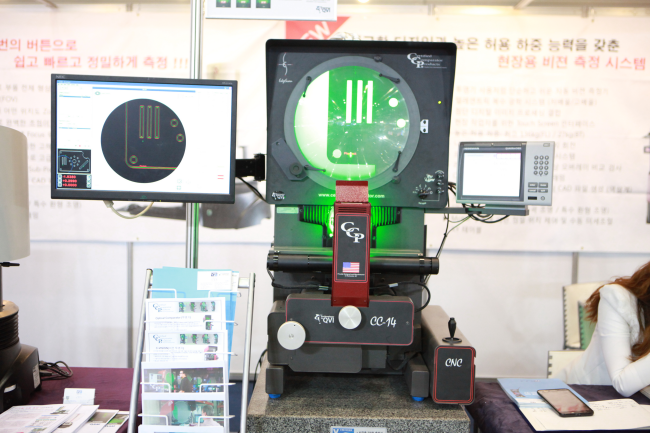

비젼 투영기
비젼텍
CCP에서 공급하는 C-VISION 비젼 투영기는 고급 비젼 기술을 바탕으로 CNC 자동 측정이가능한 비접촉 3차원측정기의 장점과 현장에서 작업자들이 가장 손쉽게 사용하고 있는
광학투영기의 장점이 결합된 장비이다. 특징으로 10x렌즈를 통해 Φ750mm 스크린에 투영된 상과 같은 크기의 넓은 FOV (75mm)를 제공하며 텔레센트릭 광학 적용에 의한 긴 심도(50mm)는 정확하게 초점을 맞추지 않더라도 소기의 정밀도를 제공한다.
CCP 특유의 복수 광학 시스템과 디지털 줌의 조합으로 10단계 폭 넓은 배율을 제공하며
다양한 UI 및 Touch Screen 사용으로 작업자의 편리성을 도모하였다.
이외에도 나사산 또는 기어 측정 등이 용이하도록 회전이 가능한 헤릭스 스테이지,
높은 허용 중량, 넓은 측정 범위 그리고 현장 등 열악한 환경에서의 사용이 무난하도록 한
강한 내구성 위주의 설계는 광학투영기에서 볼 수 있는 장점이다.
조명은 투과 윤곽조명 (Back Light), 표면 반사 조명 (Top Light) 그리고 보조 환형 조명 (Ring Light) 등 세 가지를 기본으로 제공하며 광원은 반영구적이고 휘도 조절이 가능한
LED 사용한다. Software는 매우 배우기 쉽고 사용이 간편한 것이 특징이다.
역설계 기능을 기본으로 제공하며 CAD파일 이용한 프로그래밍 또한 가능하다.

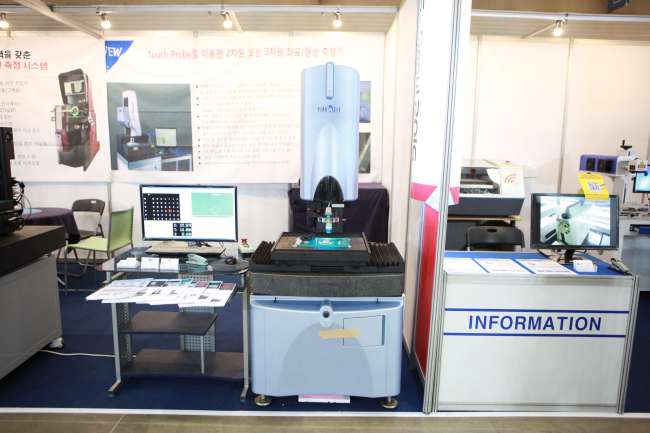

하이엔드 급 비접촉 삼차원 측정기
비젼텍
VIEW 사의 비접촉 3차원 측정기는 고 해상도를 갖는 Digital Mega Pixel 카메라, 최고 50:1 Sub-Pixeling이 가능한 강력한 Image Processing Unit, 0.0001mm (Option: 0.00005mm) 분해능을 갖는 XYZ Scale 그리고 Linear 또는 DC Servo Motor를 사용해 정밀하게 위치를 제어하는 최 첨단 DSP 모션 제어 시스템으로 구성된 High End 3차원 장비이다.
특 장점으로는 VIEW사의 특허 장치 중의 하나인 Ronchi Grid Auto-Focus가 기본 장착되어 표면에 Contrast가 형성되지 않는 특수 표면의 경우에도 Z축 측정을 매우 높은 정확도와 반복성을 가지고 가능케한다.
Programmable Ring Light는 청, 녹, 적, 백색의 특수 LED광원을 사용하며, 10°~75°까지 조사각도 자동제어 및 8단계 Sector구분이 가능해 Camper, Round Edge를 보다 명확하게 Image로 구현해 준다.
VMS 측정소프트웨어는 그래픽 아이콘을 이용해 쉽고 함수 조건문을 이용한 강력한 명령문 구사하여 타 측정기가 쉽게측정할 수 없는 측정을 빠르고 정밀하게 처리가능하게 한다.
